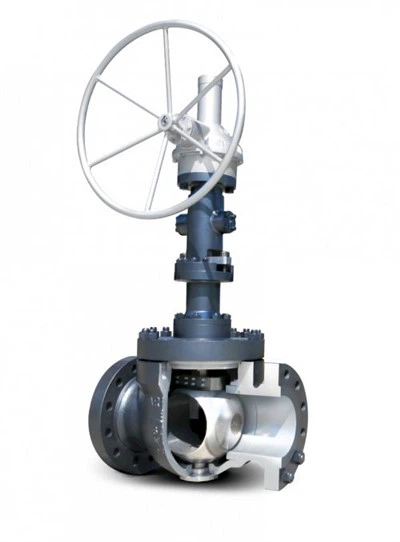

גזע הוכחה לנשיפה כפול בלוק & שסתום כדור דימום

השילוב של פונקציות Double Block ו-Bleed ועיצוב גזע הגנת נשיפה מבטיח בקרת נוזלים אמינה גם תחת לחץ גבוה, טמפרטורה גבוהה וסביבות קורוזיביות. השסתומים מיועדים ליישומים תעשייתיים הדורשים בטיחות ואמינות גבוהות, כגון תעשיות הנפט, הגז, הכימיקלים והכוח.

המאפיינים העיקריים של השסתום

1. כדורים כפולים ואטמים כפולים: לשסתום שני כדורים ושני אטמים, כל אחד שולט על מעבר נוזלים כדי להבטיח שהמדיום לא ידלוף כאשר השסתום סגור.

2. ממשק ניקוז: חלל השסתום מסופק עם ממשק ניקוז כדי להקל על פריקת חומרי שיירי או לחץ בחלל, ובכך לפשט את תהליך הניקוי והתחזוקה.

3. גזע נגד פליטה: לעיצוב הגזע יש פונקציה נגד פליטה, מה שמגביר את בטיחות השסתום.

4. מצבי נהיגה שונים: ניתן לצייד מצבי נהיגה ידניים, חשמליים, פנאומטיים ואחרים בהתאם לדרישות המשתמש כדי לעמוד בדרישות תפעול שונות.

5. בחירת חומר: חומר הגוף הוא לרוב פלדה יצוקה או נירוסטה, חומר הכדור הוא נירוסטה, חומר משטח האיטום עשוי מחומרים איכותיים כגון PTFE וכו', על מנת להבטיח את ביצועי האיטום של השסתום.

עיצוב שסתומים

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

טווח טמפרטורה

-58 עד 392 מעלות F (-50 עד 200 מעלות )

גוֹדֶל

NPS 1-12 (DN 25-300)

דירוג לחץ

ASME 150 - ASME 2500

פנים אל פנים

לפי תקן API 6D

סיום החיבורים

RF, RTJ לפי B16.5 &B16.47
BW, Butt Welded לפי B16.25
SW, Socket Welded לפי B16.11

חומרים

טמפרטורה נמוכה ופלדת פחמן מסגסוגת נמוכה

נירוסטה, דופלקס וסופר דופלקס

סגסוגות ניקל, טיטניום

עיצוב גוף

מזויפים ויציקה מוברגים שני חלקים ושלושה חלקים

עיצוב מושב

ישיבה רכה או מתכתית עם חזית קשיחה על הכדור והמושבים
מושבי בוכנה כפולים
מושבים משולבים

תכונות

עיצוב בלוק ודימום כפול (DBB)
אטמים משניים בגרפיט טהור
מכשיר אנטי סטטי
גבעול נגד נשיפה
הזרקת איטום חירום על מושבים וגבעול זמינה
זמינה אריזת גזע עם פליטת פליטה נמוכה
טבעת אוטמי שפתיים ותצורת גרפיט
שכבת CRA על כל אזורי האיטום הדינמיים או על כל החלקים הרטובים הזמינים
מכסה מנוע מורחב לטמפרטורה נמוכה וגבוהה זמין

מַפעִיל

ידני: מפתח ברגים או גיר עם נעילה
מופעל: פניאומטי / הידראולי / חשמלי

בדיקות והסמכות

תאימות לבדיקה ובדיקה של API 6D & ISO 5208 & API 598
בטוח אש ונבדק אש לפי API 607
אישור SIL 3 לפי IEC61508
פליטה נמלטת לפי ISO15848
PED 2014/68/UE
