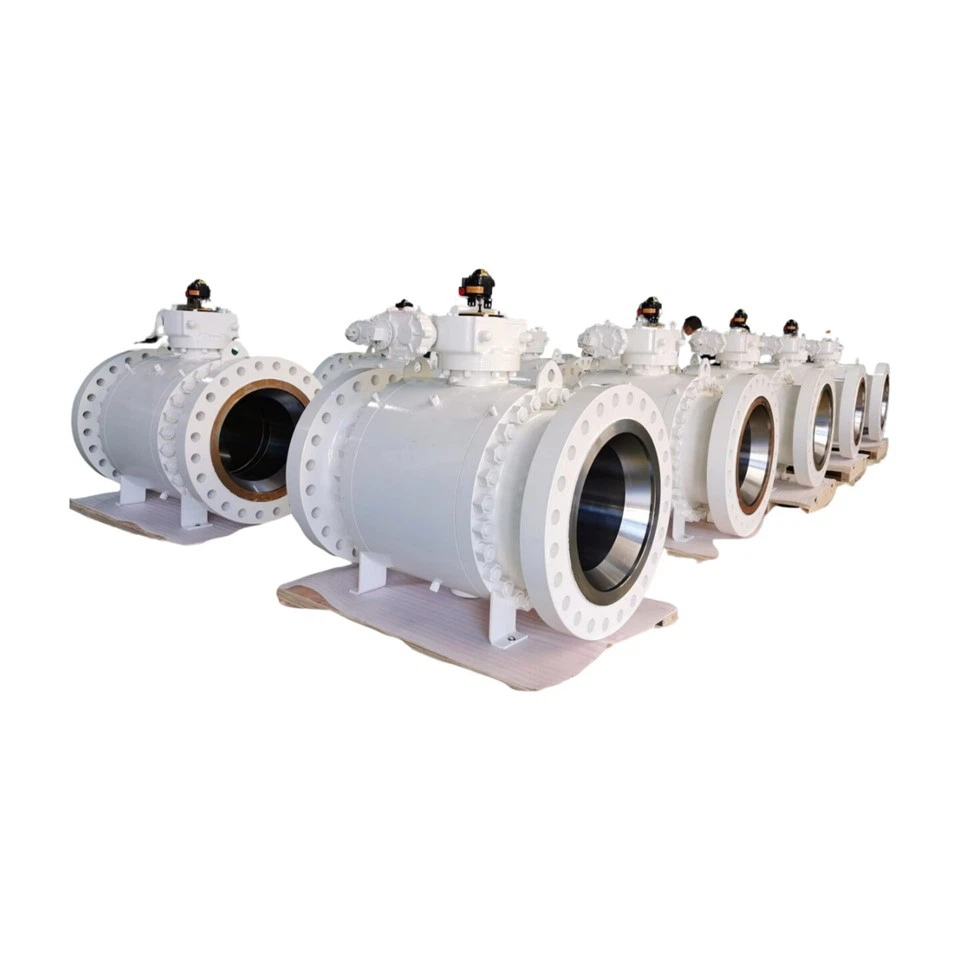

שסתום כדור טרוניון כניסה צדדי

שסתומי כדור לכניסה צדדית כוללים עיצוב מותקן בצד שבו הכדור מקובע וגזע השסתום מסובב כדי לפתוח ולסגור את השסתום. עיצוב חדשני זה מבטיח יציבות ואמינות יוצאות דופן, גם בסביבות קשות המאופיינות בלחץ גבוה וטמפרטורה גבוהה.

עיצוב שסתומים

מבוסס על API 6D ודרישות הלקוח

טווח טמפרטורה

-150 עד 662 מעלות פרנהייט (-101 עד 350 מעלות )

גוֹדֶל

NPS 1-56 (DN 25-1400)

דירוג לחץ

ASME 150 - ASME 2500

פנים אל פנים

לפי תקן API 6D

סיום החיבורים

RF (אטם אוגן) ו-RTJ (אטם אטם טבעת): בהתאם לתקני B16.5 ו-B16.47.
BW (מרותך) או Butt Welded (מרותך): מרותך לפי תקן B16.25.
SW (Socket Welding) או Socket Welding: מרותך לפי תקן B16.11.
חיבור רכזת: מתייחס לחיבור דרך רכזת הגלגל.

חומרים:

פלדת פחמן(סגסוגת ברזל-פחמן בעלת חוזק וקשיות גבוהים. יש לה תכונות מכניות ותכונות עיבוד טובות, והיא קלה לריתוך ולחיתוך.)

נירוסטה(פלדה מסגסוגת גבוהה עם עמידות מצוינת בפני קורוזיה. היא מכילה אלמנטים גבוהים של כרום וניקל, יכולה לעמוד ביעילות בפני חמצון, קורוזיה וטמפרטורה גבוהה.)

פלדת פחמן בטמפרטורה נמוכה(יש לו את היכולת לשמור על חוזק וקשיחות גבוהים בטמפרטורות נמוכות מאוד. הוא מטופל במיוחד לעבודה בסביבת טמפרטורה נמוכה מ--46 מעלות עד -196 מעלות.)

דופלקס(נירוסטה דופלקס בעלת שני שלבים מבניים, אוסטניט ופריט, עם חוזק גבוה ועמידות בפני קורוזיה מעולה.)

סופר דופלקס(נירוסטה סופר דופלקס בעלת תכולת כרום, מוליבדן וחנקן גבוהה יותר, מה שמשפר עוד יותר את העמידות והחוזק בפני קורוזיה.)

אינקונל(Inconel היא סגסוגת בעלת ביצועים גבוהים עם עמידות מצוינת בטמפרטורה גבוהה, עמידות בפני קורוזיה ועמידות בפני חמצון.)

עיצוב גוף

מזויפים ויציקה מוברגים שני חלקים ושלושה חלקים

עיצוב מושב

ישיבה רכה או מתכתית עם חזית קשיחה על הכדור והמושבים
מושבי בוכנה כפולים
מושבים משולבים

תכונות

עיצוב בלוק ודימום כפול (DBB)
אטמים משניים בגרפיט טהור
מכשיר אנטי סטטי
גבעול נגד נשיפה
הזרקת איטום חירום על מושבים וגבעול זמינה
זמינה אריזת גזע עם פליטת פליטה נמוכה
טבעת אוטמי שפתיים ותצורת גרפיט
שכבת CRA על כל אזורי האיטום הדינמיים או על כל החלקים הרטובים הזמינים
מכסה מנוע מורחב לטמפרטורה נמוכה וגבוהה זמין

מַפעִיל

ידני: מפתח ברגים או גיר עם נעילה
מופעל: פניאומטי / הידראולי / חשמלי

בדיקות והסמכות

תאימות לבדיקה ובדיקה של API 6D & ISO 5208 & API 598
בטוח אש ונבדק אש לפי API 607
אישור SIL 3 לפי IEC61508
פליטה נמלטת לפי ISO15848
PED 2014/68/UE
